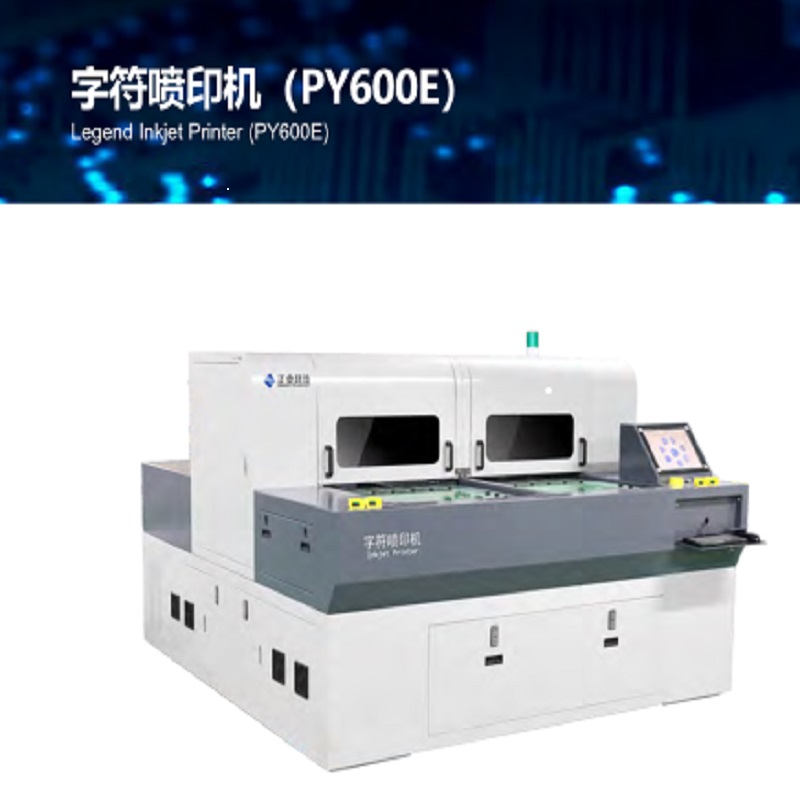

เครื่องพิมพ์อิงค์เจ็ท Legend (PY600E)

การใช้งาน

อุปกรณ์นี้ใช้ในการประมวลผลการพิมพ์ตัวอักษรบน PCB / FPC ซึ่งแทนที่การพิมพ์สกรีนแบบดั้งเดิมเพื่อมอบโซลูชั่นการผลิตอักขระที่มีความแม่นยำสูงคุณภาพสูงและมีประสิทธิภาพสำหรับผู้ผลิต PCB / FPC

ลักษณะ

1 ความแม่นยำสูง: นำโมดูลคู่มือการเคลื่อนที่เชิงเส้นความแม่นยำพิเศษมาใช้การควบคุมความแม่นยำสูงและเทคโนโลยีการกำหนดตำแหน่งและการชดเชยหลายจุด

2 คุณภาพสูง: อักขระการพิมพ์ความละเอียดสูง, บล็อกการพิมพ์คุณภาพสูง, การยึดเกาะที่แข็งแรง

3 ประสิทธิภาพสูง: ด้วยการใช้ระบบ UV ที่มีประสิทธิภาพสูงระบบการเตรียมล่วงหน้าหมึกเทคโนโลยีการพิมพ์สี่หัวพิมพ์ช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก

4 ใช้งานง่าย: ตัวเลือกแพลตฟอร์มการพิมพ์สำหรับสื่อสิ่งพิมพ์ต่างๆซอฟต์แวร์การพิมพ์นั้นใช้งานง่ายง่ายและเรียนรู้ได้ง่าย

5 กำหนดเอง: ฮาร์ดแวร์และซอฟต์แวร์ได้รับการพัฒนาด้วยตนเองเพื่อให้เป็นเทคโนโลยีหลักและปรับแต่งโซลูชันส่วนบุคคลสำหรับลูกค้า

พารามิเตอร์ทางเทคนิค

ITEM                                                                             PY600E

ความถูกต้อง                                                       ความแม่นยำของตำแหน่ง: ±38μm

                                                                    ความแม่นยำซ้ำ: ±5μm

คุณภาพ                                                         ความละเอียด: 720/1080 / 1440dpi

                                                                    ความกว้างของเส้นขั้นต่ำ: 75 ~ 100μm

                                                                    ความสูงของอักขระขั้นต่ำ: 0.5 มม

ความเร็ว                                                           ขนาด: 720 × 620mm / 28ʹʹ × 24ʹʹ

                                                                    การผลิตจำนวนมาก: 15 วินาที / ข้าง

                                                                    ความละเอียดดี: 20 วินาที / ข้าง

                                                                      หมายเหตุ: รวมเวลาโหลดและขนถ่าย   4 วินาที

                                                                                จำนวนส่วนหัวพิมพ์: 1024i * 5

วัตถุ                                                         ขนาดแผ่น: 730 มม. × 621 มม. (28ʹʹ × 24ʹʹ)

                                                                    ความหนาของแผ่น: 0.1mm ~ 6mm (4 ~ 236mil)

ขนาด   (L × W × H)                                       L2670 ×× W2400 H1790mm

น้ำหนัก                                                                             4300Kg

โหลดอัตโนมัติ                                       แนวทางที่หนึ่ง: โซลูชันสายการประกอบอัตโนมัติ

และขนถ่าย                                     (การเชื่อมต่อเครื่องพิมพ์สองเครื่องพิมพ์ด้านหน้าและด้านหลังแยกกัน)

                                                        แนวทางที่สอง: ประเภทแขนหุ่นยนต์ (Can Turning Plate)
