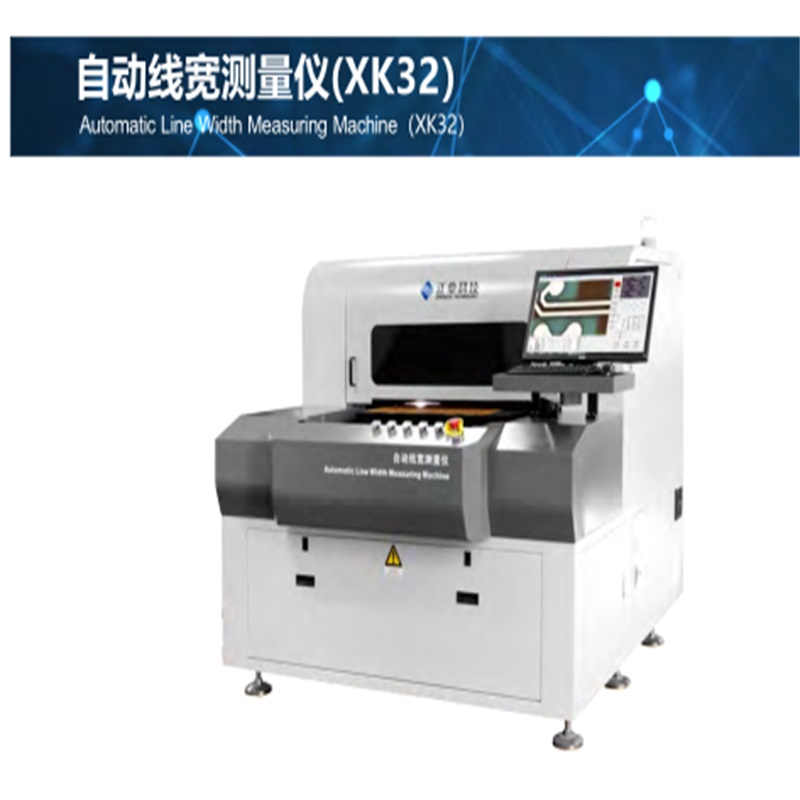

PCB   เครื่องวัดความกว้างของสายอัตโนมัติ (XK32)

การใช้งาน

เครื่องมือวัดความกว้างบรรทัดอัตโนมัติ XK32 เหมาะสำหรับการตรวจจับความกว้างของเว็บบนและล่างของเลเยอร์ด้านในและด้านนอกของ PCB หลังจากการแกะสลัก (ก่อนน้ำมันสีเขียว) รวมถึงระยะห่างระหว่างเส้นแกะสลักและเส้นทองแดง ระยะห่างจากรูถึงขอบและเส้นผ่านศูนย์กลางรูรอบรูตาบอดเป็นต้น และเหมาะสำหรับการวัดความกว้างของสายของเวเฟอร์ IC และ LCD

ลักษณะ

    ฟังก์ชันสถิติข้อมูล: ฟังก์ชันเก็บถาวรข้อมูล EXCEL และสถิติ ข้อมูลที่ส่งออกโดยอัตโนมัติ

    สถิติ SPC: ความสามารถในการวิเคราะห์ทางสถิติของ SPC;

    ซอฟต์แวร์การวัดความกว้างของเส้นลวดที่พัฒนาขึ้นเองสนับสนุนการเชื่อมต่อฐานข้อมูล MES: รองรับการเชื่อมต่อฐานข้อมูล SQL และรับรู้ข้อมูลโรงงาน

พารามิเตอร์ทางเทคนิค

ITEM                                                                                                         XK32

พารามิเตอร์                     มิติ                                                   1810 × 1700mm × 2070

อุปกรณ์                       ความจุของอุปกรณ์                         การวัดของ (ความกว้างของเส้น / ระยะห่างของเส้น / ความกว้างของบนและล่าง

ความจุ                         โครงการวัด                         เส้น / เส้นผ่าศูนย์กลางกลม / ฟิงเกอร์ไวด์ ธ เส้น / แผ่น / SMT-PAD / ฯลฯ )

                                                                                          ภายในมุมมองของกล้องหลังจากพัฒนาและแกะสลักด้านในและด้านนอก

                                                                                          ชั้นของ PCB

                                    ช่วงการวัดของ                       720mm × 700mm (ช่วงการวัดแพลตฟอร์มสามารถกำหนดเองได้)

                                    แพลตฟอร์ม (W × L)

                                    พื้นผิวโต๊ะ                                   แพลตฟอร์มการดูดซับ + การวางตำแหน่งขอบ

                                    ช่วงความหนาของแผ่น                                     0.036mm-6mm

                                    ช่วงการวัด                                           10μm-3100μm

                                    ของความกว้างบรรทัด

                                    ความแม่นยำของ Line                             1x 3μm = ±; 2x 2μm = ±; 3x 1μm = ±; 4x = ±1μm; 4.5x = 1μm±

                                    การวัดความกว้าง

ระบบถ่ายภาพ           กล้อง                                                   CCD สี 5 ล้านกิกะบิต

                                  ความละเอียด CCD                                               2560 × 1920pixel

                                    เลนส์                                             เพิ่มเลนส์อัตโนมัติต่อเนื่อง 0.7x ~ 4.5 เท่า

                                  กำลังขยายที่แตกต่างกัน                     1.0x-2.3μm / พิกเซล; 2.0x-1.5μm / พิกเซล;

                                    / ความละเอียดของภาพ                           3.0 x-0.9μm / พิกเซล 4.0x-0.7μm / พิกเซล;   4.5x-0.5μm / พิกเซล

  การวัดซ้ำ                                           ± 2 พิกเซล

หน้าต่างวัด                               การขยายขั้นต่ำ

สาขาดู                                             0.7 เท่า = X3.50mm-Y2.65mm

                                                            กำลังขยายสูงสุด

                                                            4.5x = X0.75mm-Y0.55mm

                                                              (ดูช่วงเบี่ยงเบน: ± 5%)

    แหล่งกำเนิดแสง                                       วงแหวน LED (สามารถปรับความสว่างได้อย่างต่อเนื่อง)

                                                          แยกแหล่งกำเนิดแสงคู่วงแหวนที่ด้านบนและด้านล่าง

    สาขาการนำทางของวิสัยทัศน์                                 X1.2mm-Y0.8mm

    การนำทางและ

    การวางตำแหน่งกล้อง                           พร้อมกับระบบนำทางแบบ CCD ซึ่งสะดวกและรวดเร็วในการ

    ค้นหาเป้าหมายการวัด

                                    ออโต้โฟกัส                                                       ซอฟต์แวร์ออโต้โฟกัส

โหมดการทำงาน           โหมดการเรียนรู้                           เรียนรู้จากบทความแรกในรูปแบบการเขียนโปรแกรมใช้งานการวัด

                                                                                  อัตโนมัติ

                                    โหมดนำเข้าข้อมูล CAM               สนับสนุน Genesis 2000 ส่งออกข้อมูลรูปแบบ GBR-RX274 และใช้รูปแบบ GBR ไปที่

                                                                                  นำเข้าข้อมูลเข้าสู่   ซอฟต์แวร์เขียนโปรแกรมบทความแรกผ่านข้อมูลเลเยอร์และดำเนินการ

                                                                                    การวัด

                                    ขอบวัด                         วิธีการค้นหามีฟังก์ชั่นการค้นหาด้วยตนเองและอัตโนมัติ

                                    ความเร็วในการวัด                                                 3S / จุด

เอาท์พุทข้อมูล                 การส่งออกข้อมูล                                 ส่งออกข้อมูล EXCEL โดยอัตโนมัติ   และเก็บไว้ในเส้นทางที่ระบุ

                                    ฟังก์ชันสถิติ

                                    การแชร์ฐานข้อมูล                       มีการแชร์ฐานข้อมูล SQL และสามารถเชื่อมต่อกับเทอร์มินัลข้อมูล MES

  สิ่งแวดล้อมการติดตั้ง             ไม่มีการสัมผัสกับกรด, เบส,   ก๊าซกัดกร่อนหรือของเหลว

    ความต้องการ                               หมายเหตุ: ความเสียหายเนื่องจากสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนไม่อยู่ในขอบเขตการรับประกัน
