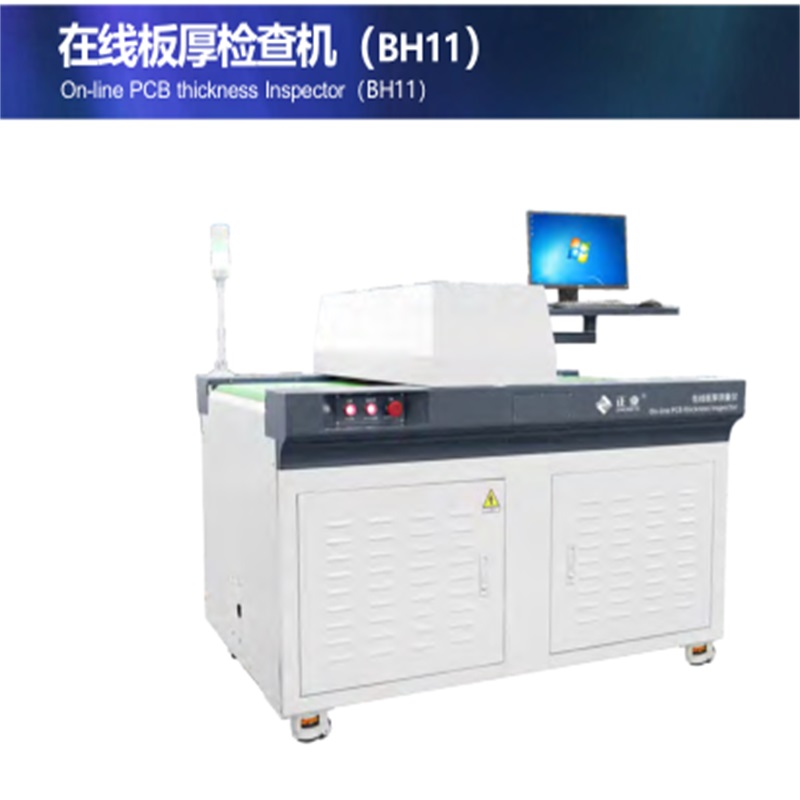

ตัวตรวจสอบความหนา PCB แบบออนไลน์ (BH11)

การใช้งาน

เครื่องตรวจสอบความหนาของแผ่นบนเส้นถูกนำไปใช้กับ PCB / PCBA, รถยนต์, เครื่องจักรกลและอุตสาหกรรมอื่น ๆ มันใช้การวัดเลเซอร์แบบไม่สัมผัส สามารถวัดความหนาของแผ่นกด PCB, พลาสติกและฟิล์มได้อย่างแม่นยำ

ลักษณะ

1 คุณภาพสูง: การตรวจจับแบบออนไลน์สามารถลดเอาต์พุตของผลิตภัณฑ์ที่มีข้อบกพร่องและการวัดด้วยเลเซอร์แบบไม่สัมผัสถูกนำมาใช้โดยไม่มีผลการทำลาย

2. ประสิทธิภาพสูง: ประสิทธิภาพการวัดคือ 6-8 วินาที / ชิ้น

3. ข้อมูลที่ถูกต้อง: ความแม่นยำในการทดสอบสูงถึง±5μm

4. ความหนาของแผ่นทดสอบ: 0-12mm, ช่วงกว้างของความหนาของแผ่นที่ใช้บังคับ;

5. ติดต่อเครื่องวัดความหนาที่กำหนดเองสำหรับน้ำมันสีเขียว PCB

พารามิเตอร์ทางเทคนิค

ITEM                                                                       ข้อมูลจำเพาะ

ประเภทการวัด                                                   การวัดแบบไม่สัมผัส

จุดทดสอบ                                                     1. การเลือกด้วยตนเอง

                                                                      2. ซอฟต์แวร์เพื่อพิจารณาค่าเฉลี่ย 5 คะแนนทดสอบหรือ 9 คะแนนทดสอบ

ช่วงการวัดความหนาของแผ่น                               0-12mm

ความแม่นยำของการทดสอบ                                               ±5μm (ชิ้นมาตรฐาน)

                                                                      0-20μm (เมื่อเทียบกับไมโครมิเตอร์, PCB องศาการแปรปรวน < 0.8mm)

ทดสอบขนาดแผ่นช่วง                                       250mm × 250mm-650mm × 620mm

ทดสอบประสิทธิภาพ                                                                 6-8S / PC

ความแม่นยำในการกำหนดตำแหน่งจุดทดสอบ                                         3mm ±

เซ็นเซอร์รุ่น                                                         LK-coriolis (keyence)

ความละเอียดเซ็นเซอร์                                                             0.025μm

เซ็นเซอร์เลเซอร์เส้นผ่านศูนย์กลาง                                             Φ 50μm (เลเซอร์)

ความเร็วแพลตฟอร์ม                                                         6m / นาที, 12m / นาที

สถิติข้อมูล                                                                     ใช่

การสะสมฟังก์ชั่นแผ่น                                                 ไม่จำเป็น

อุณหภูมิสภาพแวดล้อมการทำงาน                                   22 ± 3 ° C

ความต้องการพลังงาน                                                 AC220V 50Hz

แอร์ซัพพลาย                                                                 0.6-0.8Mpa

อำนาจ                                                                               2kW

น้ำหนัก                                                                           500KG

ขนาดภายนอก (L × W × H)                 1536 × 1245 × 1420 มม. (แพลตฟอร์ม 900 มม.)
