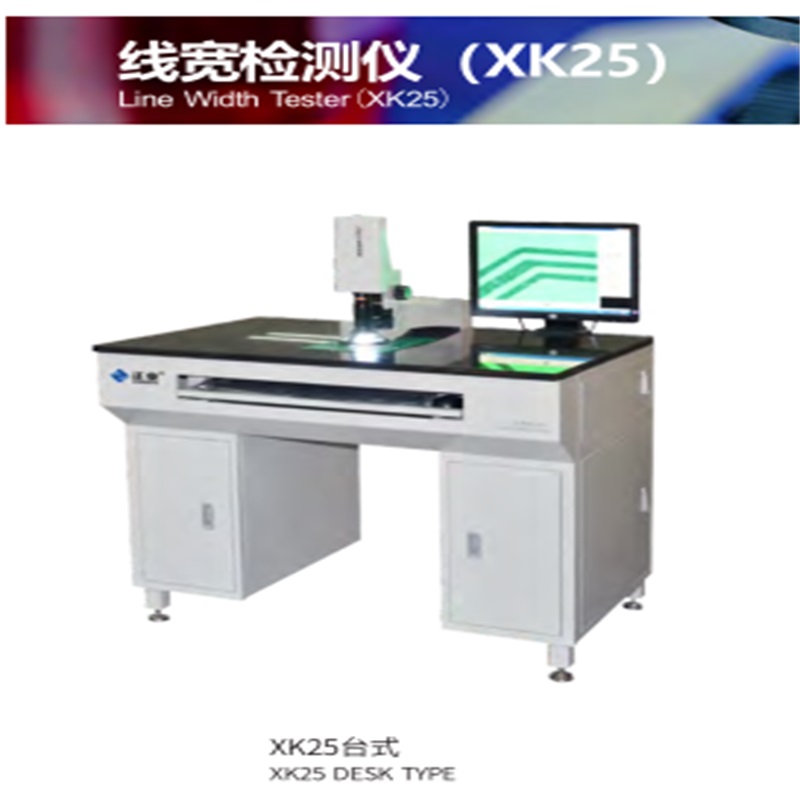

เครื่องทดสอบความกว้างสาย PCB (XK25)

วันที่เผยแพร่:2019-08-24 15:39

ห้าข้อดีของผลิตภัณฑ์

  • 1. แม่นยำ: การนำอุปกรณ์ปรับระยะโฟกัสที่มีความแม่นยำสูงการประมวลผลภาพขอบเขตเทคโนโลยีอัตโนมัติและอัลกอริธึมย่อยพิกเซล
  • 2. มีประสิทธิภาพ
  • ตำแหน่ง LED สีแดง
  • เทคโนโลยีขอบเขตอัตโนมัติ
  • ฟังก์ชั่นที่สมบูรณ์แบบของสถิติ SPC

รายละเอียดสินค้า

PCB   เครื่องทดสอบความกว้างสาย (XK25)



การใช้งาน

เครื่องมือเหล่านี้เหมาะสำหรับการวัดความกว้างของช่วง PCB ทั้งด้านในและด้านนอกหลังจากการแกะสลัก (ก่อนการบัดกรีประสาน) สามารถวัดระยะทางระหว่างสองบรรทัดระยะห่างระหว่างรูและขอบเส้นผ่านศูนย์กลางของรูกลมรูตาบอดและส่วนโค้งได้ นอกจากนี้ยังมีการวัดความกว้างของแผ่นเวเฟอร์ IC ความหนาของแผ่นฟิล์มและแผง LCD

ลักษณะ

1 แม่นยำ: การนำอุปกรณ์ที่สามารถปรับระยะโฟกัสได้อย่างแม่นยำมาใช้การประมวลผลภาพขอบเขตเทคโนโลยีอัตโนมัติและอัลกอริธึมย่อยพิกเซล

2 ที่มีประสิทธิภาพ:   ตำแหน่ง LED สีแดง;

      เทคโนโลยีขอบเขตอัตโนมัติ

      ฟังก์ชั่นที่สมบูรณ์แบบของสถิติ SPC



พารามิเตอร์ทางเทคนิค

ITEM                                                                                 XK25

ความถูกต้อง       ความแม่นยำในการวัด                                 ± 1 ไมโครเมตร

                      มติ                                           0.4 ไมโครเมตร / พิกเซล ~ 2.7 ไมโครเมตร / พิกเซล

                      กำลังขยายรวม                                   70X ~ 450x

                      การขยายเลนส์                     1.4X ~ 9X ปรับอย่างต่อเนื่อง

วัตถุ         ความกว้าง PCB                                                 760mm

                    สาขาดู                                   0.53mm × 0.4mm ~ 3.3mm × 2.5mm

                    ความกว้างของเส้น                                               20 ไมครอน ~ 1200μm

ขนาดภายนอก (L × W × H)               960 × 780 × 1280 มม. (ไม่รวมคอมพิวเตอร์)

  น้ำหนัก (ไม่รวมคอมพิวเตอร์)                                             145KG
