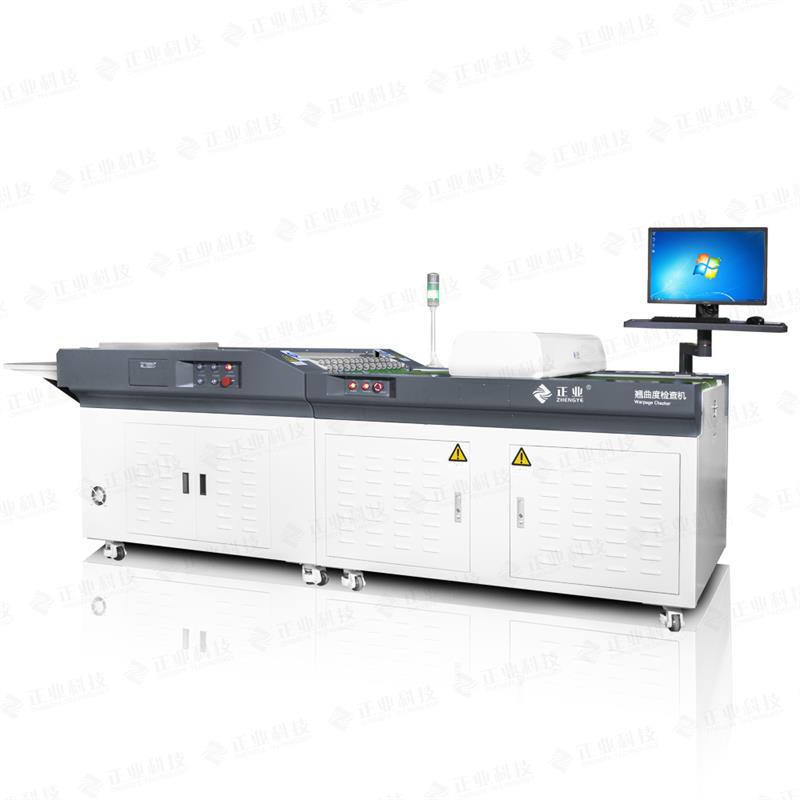

PCB Warpage Checker (QQ1000 / QQ3000)

วันที่เผยแพร่:2019-08-24 16:31

ห้าข้อดีของผลิตภัณฑ์

  • 1. ถูกต้อง: การวัดเซ็นเซอร์ดิสเพลสเมนต์เซนเซอร์เลเซอร์ที่มีความแม่นยำสูงของแผ่นดัดแผ่นกลายเป็นค่าที่แปรปรวนที่มีความเสถียรสูง
  • 2. ฉลาดและมีประสิทธิภาพ
  • ใช้การสื่อสารข้อมูลความเร็วสูงแพลตฟอร์มที่มีความแม่นยำเทคโนโลยีการแสดงผลข้อมูลภาพแบบเรียลไทม์
  • การออกแบบแบบแยกส่วนความเร็วการตรวจจับออนไลน์สามารถเข้าถึง 12.5 m / นาทีระบุอัตโนมัติของ OK / NG และรับตามลำดับ
  • การวัดเซ็นเซอร์ดิสเพลสเมนต์เซนเซอร์เลเซอร์ที่มีความแม่นยำสูงของแผ่นดัดแผ่นเป็นค่าที่แปรปรวนด้วยความเสถียรสูง

รายละเอียดสินค้า

PCB   ตัวตรวจสอบ Warpage (QQ1000 / QQ3000)



การใช้งาน

เครื่องนี้ใช้สำหรับการตรวจจับการโค้งงอและการแปรปรวนของแผ่น PCB สำเร็จรูปหรือแผ่นหุ้มทองแดงและใช้การตัดสินของ NG โดยอัตโนมัติตามผลการตรวจจับ

ลักษณะ

1 แม่นยำ: การวัดเซ็นเซอร์ดิสเพลสเมนต์เซนเซอร์เลเซอร์ที่มีความแม่นยำสูงของแผ่นดัดแผ่นกลายเป็นค่าที่แปรปรวนด้วยความเสถียรสูง

2 ชาญฉลาดและมีประสิทธิภาพ:

      เอา การใช้การสื่อสารข้อมูลความเร็วสูงแพลตฟอร์มที่มีความแม่นยำเทคโนโลยีการแสดงผลข้อมูลภาพแบบเรียลไทม์

    T การออกแบบแบบแยกส่วนความเร็วการตรวจจับออนไลน์สามารถเข้าถึง 12.5 m / นาทีระบุอัตโนมัติของ OK / NG และรับตามลำดับ


พารามิเตอร์ทางเทคนิค

ITEM                                                         QQ1000                             QQ 3000

ความแม่นยำในการตรวจสอบ                                         ± 0.15 มม. (บล็อคเกจมาตรฐาน)

ตรวจสอบความเร็ว                                               6.5m / นาที, 12.5m / นาที (ไม่จำเป็น)

วัตถุ           ความหนา PCB                 0.5mm ~ 5.0mm                     0.5mm ~ 10.0mm

                      ตัวอย่างประโยชน์                           0.3mm ~ 5.0mm                     0.3mm ~ 5.0mm

                      ขนาดกระดาน                     ต่ำสุด: 40 มม 80mm ×               ต่ำสุด: 80 มม. × 40 มม

                                                      (ไม่รวมแผ่นขนถ่าย)         (ไม่รวมแผ่นขนถ่าย)

                                                            สูงสุด: 480 มม. × 500 มม           สูงสุด: 630 มม. × 300 มม

ขนาด (L × W × H)                                         3510mm × 1160mm × 1050mm

น้ำหนัก                                                                               450 กิโลกรัม
