เครื่องมาร์คด้วยเลเซอร์อัตโนมัติรหัส 2D PCB

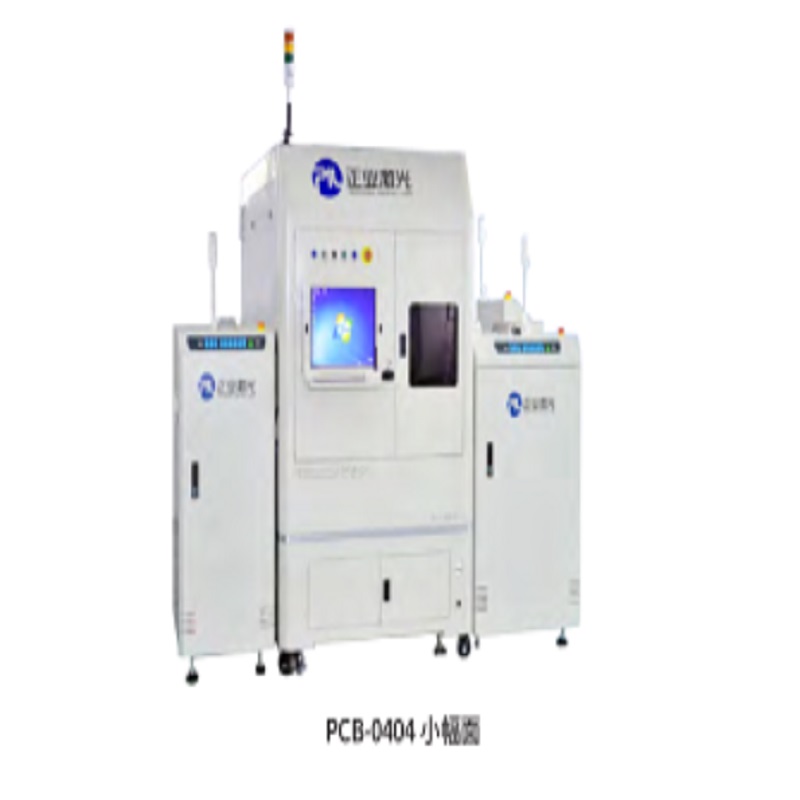

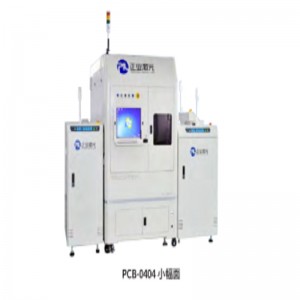

PCB-0404       แผงขนาดเล็ก

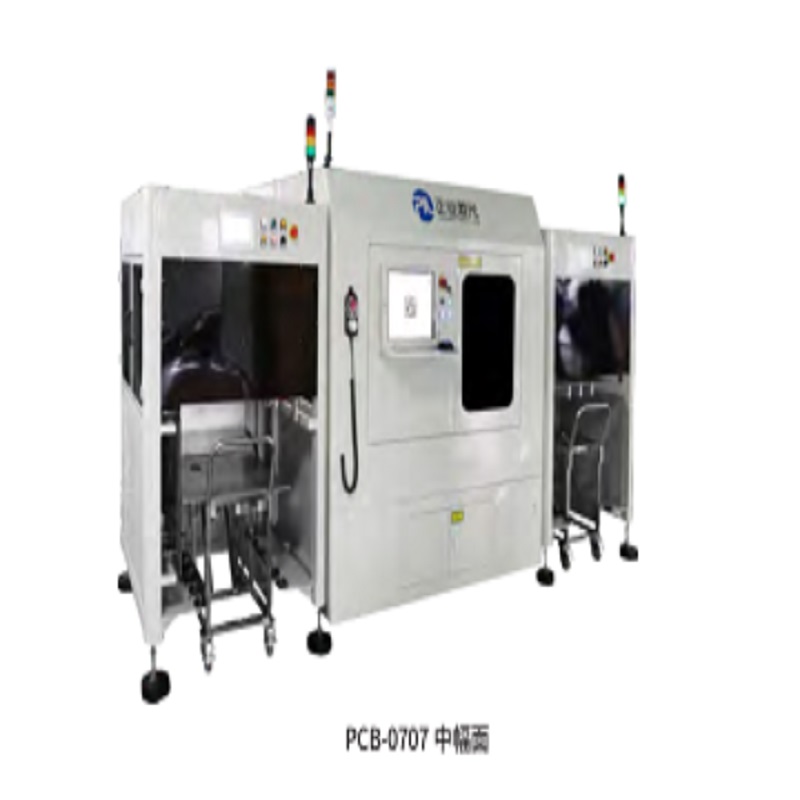

PCB-0707       แผงกลาง

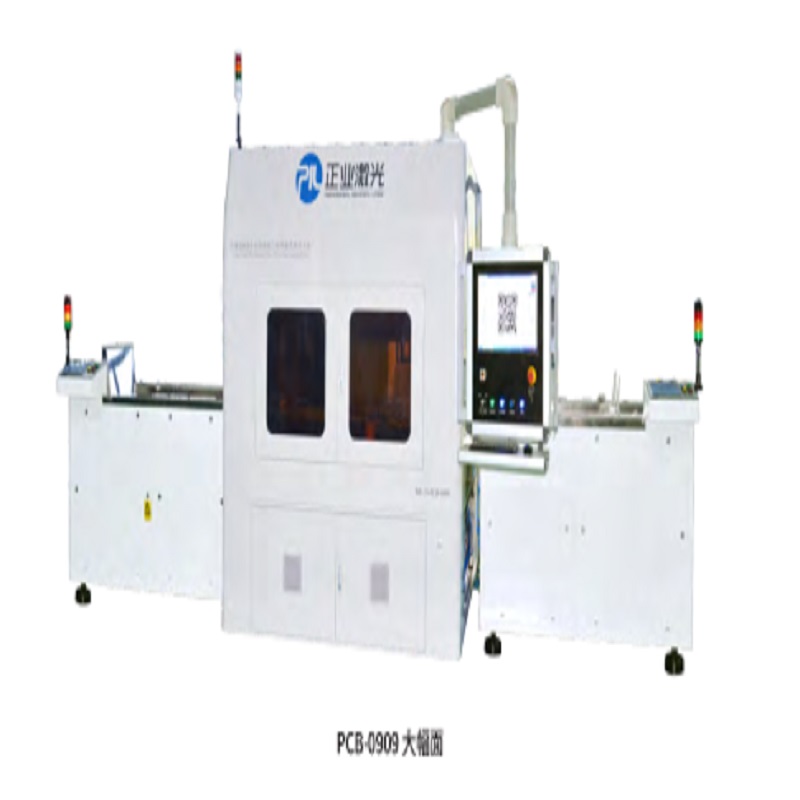

PCB-0909       แผงใหญ่

การใช้งาน

เครื่องมาร์คกิ้งด้วยเลเซอร์อัตโนมัติรหัส PCB PCB สามารถใช้ได้กับอุตสาหกรรม PCB, FPC, SMT และอื่น ๆ ส่วนใหญ่จะใช้สำหรับการทำเครื่องหมายรหัส 2D อัตโนมัติบนพื้นผิว PCB (ตัวเลือกรูปแบบเครื่องที่แตกต่างกันขึ้นอยู่กับขนาด PCB) สามารถทำเครื่องหมายบนน้ำมันสีขาวน้ำมันสีเขียวน้ำมันสีดำและหมึกอื่น ๆ และพื้นผิวโลหะผสมทองแดง / สแตนเลส มันสามารถสร้างรหัส 2D โดยอัตโนมัติซึ่งรวมถึงข้อมูลมากมายเช่นการจัดหาวัตถุดิบกระบวนการผลิตแบทช์ผู้ผลิตวันที่ผลิตชื่อลูกค้า ฯลฯ สำหรับการระบุผลิตภัณฑ์และการตรวจสอบย้อนกลับ

ลักษณะ

หมายเลขซีเรียล             PCB-0404                   PCB-0707                   PCB-0909

แผงขนาดเล็ก                   แผงกลาง                 แผงใหญ่

            1         นำเข้าเลเซอร์ CO2, เลเซอร์ไฟเบอร์, เลเซอร์สีเขียว, เลเซอร์ UV, ประสิทธิภาพการทำงานที่มั่นคง

2         นำเข้ากระจก glavo ความเร็วสูงความแม่นยำในการประมวลผลสูงและความเร็วในการทำเครื่องหมายประสิทธิภาพการทำงานที่มั่นคง

3         ส่วนต่อประสานซอฟต์แวร์ที่ใช้งานง่ายและง่ายต่อการพกพา

4         รับใบสั่งงานโดยอัตโนมัติหมายเลขชุดผลิตภัณฑ์การเข้ารหัสชื่อวัสดุข้อมูลจำเพาะและข้อมูลอื่น ๆ และการทำเครื่องหมายอัตโนมัติ

5         อ่านและบันทึกข้อมูลโค้ด 2D บันทึกและเตือนโดยอัตโนมัติหากไม่มี

6         สามารถปรับแต่งเครื่องขนถ่ายอัตโนมัติได้

7       เป็นมิตรกับสิ่งแวดล้อมสิ้นเปลืองน้อยกว่ามลพิษน้อยกว่าการบำรุงรักษาฟรีเมื่อเทียบกับวิธีการพิมพ์แบบเจ็ทธรรมดา

พารามิเตอร์ทางเทคนิค

ชิ้น                                                 แผงขนาดเล็ก                               แผงกลาง                               แผงใหญ่

แบบ                                                 0404                                       0707                                       0909

ประเภทเลเซอร์                                               เลเซอร์ยูวี, เลเซอร์สีเขียว, ไฟเบอร์เลเซอร์, เลเซอร์ CO2 เป็นตัวเลือก

ช่วงการทำเครื่องหมาย                                                       100 มม. × 100 มม. (เลนส์มาตรฐาน)

ความเร็วการสลัก                                                       ความเร็วของสายสามารถเข้าถึง 7000mm / s

การทำเครื่องหมายตำแหน่งความแม่นยำ                                                   ± 0.1mm

เหมาะสม   ขนาด PCB       ขนาดน้อยกว่า 400 × 400 มม.;       ขนาดน้อยกว่า 550 × 650 มม.;                 ขนาดน้อยกว่า

                                        ความหนา 0.6mm-5mm                   ความหนา 0.1 มม. - 3.5 มม             800mm × 800mm;

                                        (สามารถกำหนดเองได้)                       (สามารถกำหนดเองได้)                       ความหนา 0.1 มม. - 3.5 มม

                                                                                                                                            (สามารถกำหนดเองได้)

ใบสมัคร                     หมึก PCB สีขาวหมึกสีเขียวหมึกสีฟ้า หมึกสีดำและหมึกอื่น ๆ ทองแดง; เหล็กกล้าไร้สนิม อลูมิเนียมอัลลอยด์

                                      (ขึ้นอยู่กับประเภทของเลเซอร์)

รหัส 1D                             รหัส 39, รหัส 25, รหัส 93, รหัส 128, EAN-13, EAN-8, ISBN และอื่น ๆ

ประเภทรหัส 2D                     ดาต้าแมทริกซ์, รหัส QR, ไมโครหรือรหัส, PDF417, รหัส 49, รหัส 16K, ฯลฯ

ขนาดรหัส 2D                       ขนาดโค้ด 2D ขั้นต่ำ 1.5 มม. × 1.5 มม. (ขึ้นอยู่กับประเภทเลเซอร์)

ประเภทตัวละคร                   รองรับแบบอักษร TrueType, แบบอักษรเดี่ยว (JSF), แบบอักษร SHX, แบบอักษรบิตแมป (DMF)

ตัวละครขั้นต่ำ               0.1mm ~ 0 4mm (ขึ้นอยู่กับประเภทของเลเซอร์)

รูปแบบไฟล์                           รูปแบบไฟล์ DXF, Excel, TXT

ตำแหน่งอัตโนมัติ           รองรับภาพอัตโนมัติ, 2, 3, 4 จุดวิธีการแปล

อ่านรหัสอัตโนมัติ           อ่านโค้ด 2 มิติโดยอัตโนมัติและบันทึกข้อมูลเตือนถ้าไม่สามารถอ่านได้

การผลิตอัจฉริยะ           สามารถเชื่อมต่อกับระบบ ERP / MES เข้าถึงหมายเลขคำสั่งซื้อชุดผลิตภัณฑ์ได้โดยอัตโนมัติ

                                            หมายเลขรหัสวัสดุข้อมูลสินค้า ฯลฯ และรหัสโดยอัตโนมัติ

อัตโนมัติอื่น ๆ                   สามารถปรับแต่งเครื่องขนถ่ายอัตโนมัติได้
