ระบบทดสอบกระแสวนแบบออนไลน์สำหรับท่อสแตนเลสแบบเชื่อมตรง ECN1002 / EFN1002

วันที่เผยแพร่:2019-08-27 12:23

ห้าข้อดีของผลิตภัณฑ์

  • วิธีการเชื่อมนี้ส่วนใหญ่จะใช้สำหรับสแตนเลสและโลหะผสมไทเทเนียมท่อเชื่อมตามยาว ความเร็วในการเชื่อมทั่วไปต่ำ (0.52-10m / นาที)
  • เครื่องตรวจจับข้อบกพร่องของกระแสวนความเร็วต่ำพิเศษแก้ปัญหาการตรวจจับแบบออนไลน์ความเร็วต่ำของการเชื่อมอาร์กอน / พลาสม่า
  • ความไวในการตรวจจับและอัตราส่วนประสิทธิภาพต่อเสียงรบกวนเกินมาตรฐานแห่งชาติที่เกี่ยวข้อง
  • สำหรับการตรวจจับท่อสี่เหลี่ยมและรูปทรงพิเศษส่วนใหญ่จะใช้ชนิดของอานม้า
  • จัดทำรายงานการตรวจจับข้อบกพร่องโดยอัตโนมัติ

รายละเอียดสินค้า

ระบบทดสอบกระแสวนแบบออนไลน์สำหรับท่อสแตนเลสแบบเชื่อมตรง ECN1002 / EFN1002


ภาพรวมโครงการ

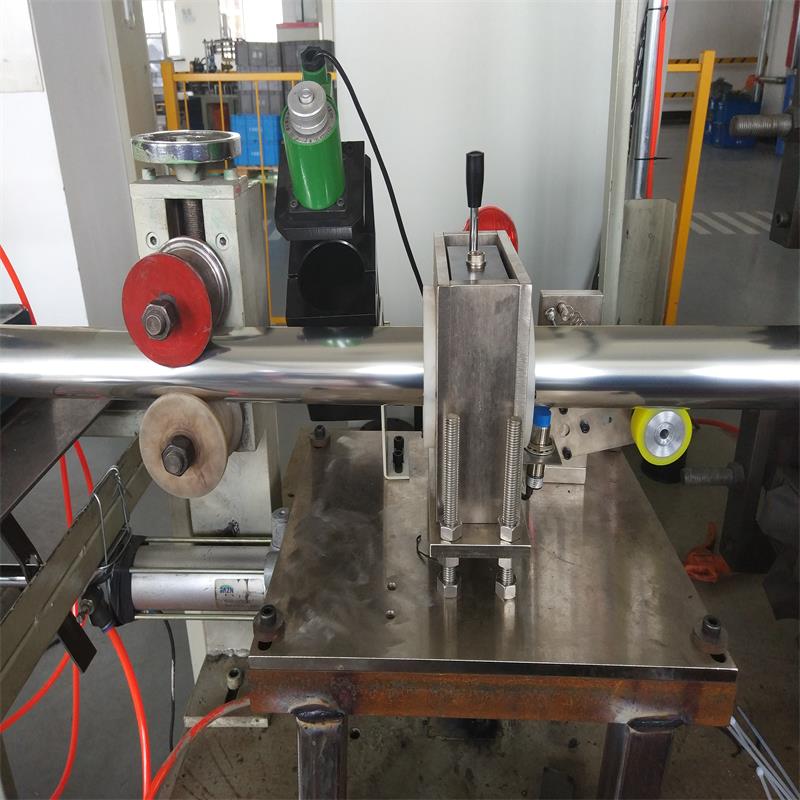

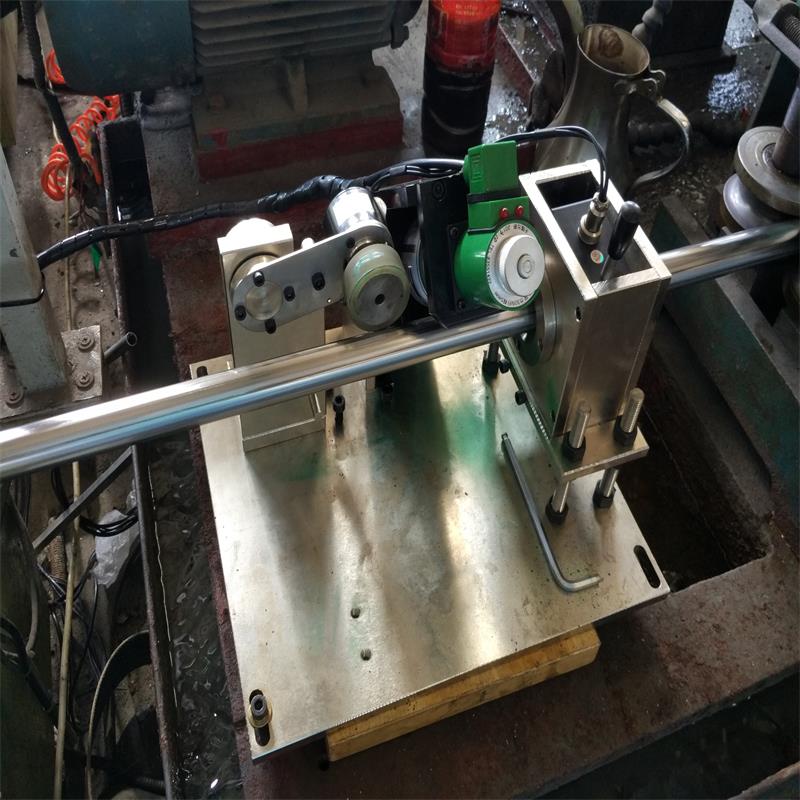

◆ลูกค้าผลิตเหล็กกล้าไร้สนิมรอยตะเข็บตรงท่อรอย ระบบตรวจจับข้อบกพร่องอัตโนมัติหมุนวนในปัจจุบันที่ติดตั้งอยู่ในเครื่องเชื่อมท่อ

ลักษณะของการเชื่อมอาร์กอน / พลาสม่าเชื่อม: วิธีการเชื่อมส่วนใหญ่จะใช้สำหรับสแตนเลสและโลหะผสมไทเทเนียมท่อเชื่อมตามยาว ความเร็วในการเชื่อมทั่วไปต่ำ (0.52-10m / นาที)

ความเร็วในการตรวจจับที่เหมาะสมที่สุดของเครื่องตรวจจับข้อบกพร่องทั่วไปในสายไหลวนในปัจจุบันคือ > 5m / นาที เครื่องตรวจจับข้อบกพร่องของกระแสวนความเร็วต่ำพิเศษแก้ปัญหาการตรวจจับแบบออนไลน์ความเร็วต่ำของการเชื่อมอาร์กอน / พลาสม่า ความเร็วการตรวจจับต่ำสุดคือ 0.5 m / นาที ความไวในการตรวจจับและอัตราส่วนประสิทธิภาพต่อเสียงรบกวนเกินมาตรฐานแห่งชาติที่เกี่ยวข้อง

ตัวเลือกของการตรวจจับชนิดผ่าน / ชนิดอาน: ขอแนะนำให้ใช้การตรวจจับแบบผ่านชนิดในสเปคของφ0-40 ข้อดีคือสามารถตรวจจับรอยเชื่อมและท่อได้ ข้อเสียคือแต่ละสเปคจะต้องติดตั้งหัววัดและปลอกนำ > φ40แนะนำให้ใช้หัววัดโพรบ, โพรบสามารถครอบคลุมช่วงกว้างของข้อกําหนดในช่วงที่กำหนดไม่จําเป็นต้องเปลี่ยนหัววัด ตรวจพบข้อบกพร่องเพียงตำแหน่งเชื่อมเท่านั้น ..

สำหรับการตรวจจับท่อสี่เหลี่ยมและรูปทรงพิเศษส่วนใหญ่จะใช้ชนิดของอานม้า


ตรวจจับข้อมูลชิ้นงาน

ชื่อวัตถุตรวจจับ                               ท่อเหล็กสแตนเลสตรงรอยท่อกลม

วัสดุ                                                               สแตนเลส (2, 3 ซีรีย์ ฯลฯ )

ข้อกำหนดขนาด                                                         0-40

ความกว้างรอยเชื่อม                                               ≈0 - 5 มม. เบี่ยงเบนมุมเชื่อมของ 5 มม. เป็นที่ยอมรับ

ความยาว                                           การตรวจสอบข้อบกพร่องออนไลน์ความยาวเลื่อยตัดท่อหรือขดลวดหลังจากตรวจจับข้อบกพร่อง

ปริญญาตรี                                               1.5mm / m (ของสถานีตรวจจับ)

การศึกษาระดับปริญญาวงกลม                                                         ท่อกลม≦ 0.1 มม

ความหยาบ                                                     ผนังท่อและรอยเชื่อม (มีเลนซ์) ≦ 3.2

ความแข็ง                                                                             ยาก

ความเร็วออนไลน์                                 ความเร็วในการเชื่อม: 0.50 ≦ 750m / นาที   (เครื่องมือตรวจจับความเร็ว: 0.52-750m / นาที)

อุณหภูมิในการตรวจจับ                               80-100 ° C หรืออุณหภูมิปกติ


ความต้องการในการตรวจจับและ   มาตรฐานความแม่นยำ

                                                                มาตรฐานการตรวจจับ

จำนวนมาตรฐาน                                         ชื่อมาตรฐาน                                                                   เกรด

GB / T 14480-2015             เครื่องมือทดสอบที่ไม่ทำลาย     ไหลวน   C urrent   T esting   E quipment                         /

GB / T 7735-2016               การทดสอบกระแสวนอัตโนมัติสำหรับท่อเหล็กไร้ตะเข็บและรอยเชื่อม                 เกรดสูงสุด

                                          (ยกเว้นการเชื่อมอาร์คที่จมอยู่ใต้น้ำ) ข้อบกพร่อง


พารามิเตอร์ทางเทคนิคของระบบ

ชื่อของระบบ: ระบบทดสอบกระแสไหลวนแบบออนไลน์สำหรับท่อสแตนเลสแบบเชื่อมตรง

ประเภท: ECN / EFN1002

วิธีการตรวจสอบ: การตรวจจับกระแสวนแบบสองทิศทางอานแบบออนไลน์

โหมดควบคุม: อัตโนมัติ + คู่มือ

เครื่องมือและหัววัด: เครื่องวัดกระแสวนวน; เครื่องตรวจจับข้อบกพร่อง Eddy กระแสสูงแบบดิจิตอล Dual Channel และโพรบ

แพลตฟอร์มการตรวจจับ: แพลตฟอร์มการตรวจจับแกนที่พัฒนาขึ้นอย่างอิสระ

แนะนำการตรวจจับโดยย่อ:

ปรับพารามิเตอร์ทางเทคนิคและตัวอย่างมาตรฐานของเครื่องตรวจจับข้อบกพร่องตามข้อกำหนดการทดสอบ

ปรับตำแหน่งของโพรบและโพรบตามข้อกำหนดชิ้นงาน

ระบบตรวจจับข้อบกพร่องตรวจจับชิ้นงานสัญญาณเตือนและเครื่องหมาย

ปรับอุปกรณ์เชื่อม (แม่พิมพ์เชื่อมข้อต่อ) ตามสัญญาณเตือนภัย;

การบันทึกข้อมูลการจัดเก็บและการวิเคราะห์ดำเนินการโดยโฮสต์การตรวจจับข้อบกพร่อง

จัดทำรายงานการตรวจจับข้อบกพร่องโดยอัตโนมัติ


พารามิเตอร์ที่สำคัญของระบบ

ชื่อ                                                 พารามิเตอร์ทางเทคนิค                                               หมายเหตุ

สิ้นสุดพื้นที่ตาบอด                                             ≦ 50m                                                 ขึ้นอยู่กับความเร็วในการทดสอบ

ความมั่นคง                                               หลังจาก 16 ชั่วโมง≦ 2dB                                             ตัวอย่างทดสอบ

ความแม่นยำในการพิมพ์ Jet                               50mm ±                                                         ตัวอย่างทดสอบ

อัตราการตัดสิน Omissive                               0%                                                             ตัวอย่างทดสอบ

อัตราที่ไม่ถูกต้อง                                           ≦ 2%                                                           ตัวอย่างทดสอบ

ทดสอบความเร็ว                                           0.50 ≦ 750m / นาที                                       ขึ้นอยู่กับ   ของลูกค้า   ความเร็วในการเชื่อม

                                            การเชื่อมอาร์ก   จะถูกปรับ   ตาม               ความเร็วที่เร็วที่สุดสามารถเข้าถึง 750m / นาที

                                            ความเร็วในการเชื่อมของลูกค้า                                       (โครงการนี้เป็นอาร์กอนสแตนเลส

                                                                                                                              เส้นโค้ง   เชื่อมความเร็วคือ   ช้าลง)


หลักการของการทดสอบปัจจุบันด้วยกระแสไหลวน

        การตรวจจับกระแสวนวนคือการสร้างสนามแม่เหล็กไฟฟ้ากระแสสลับด้วยการเข้าใกล้ตัวนำไปยังขดลวดด้วยกระแสสลับ (เรียกว่าโพรบ) สนามแม่เหล็กไฟฟ้ากระแสสลับจะไหลผ่านตัวนำและสร้างการเหนี่ยวนำแม่เหล็กไฟฟ้าด้วยและสร้างกระแสไฟฟ้าวนในตัวนำ กระแสไหลวนในตัวนำจะสร้างสนามแม่เหล็กของตัวเอง
