ระบบการทดสอบกระแสวนแบบออนไลน์สำหรับท่อรอยตรง EFH1002

ภาพรวมโครงการ

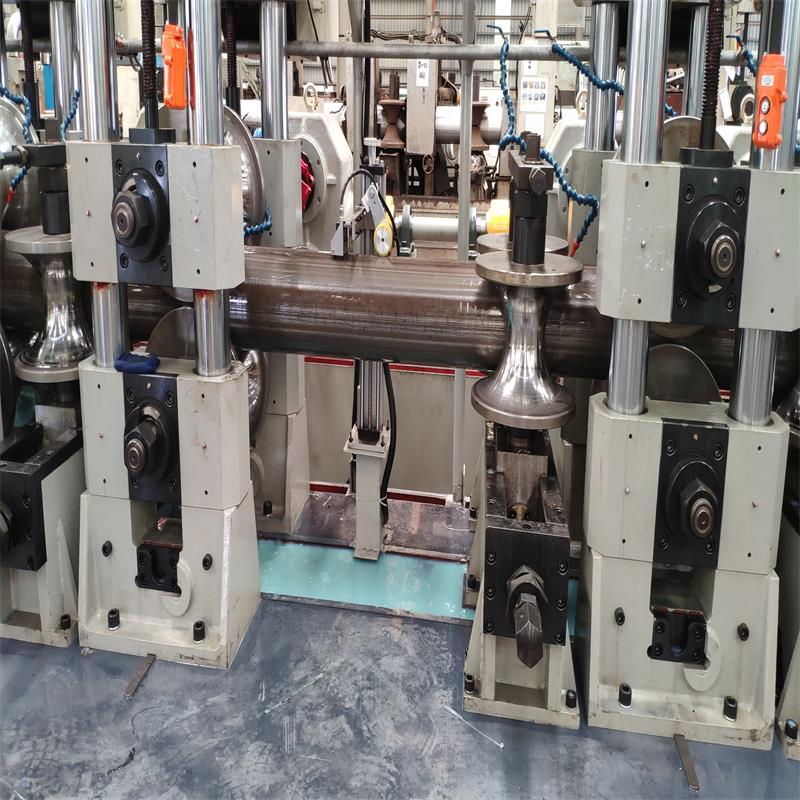

        ลูกค้าผลิต   ความถี่สูงเชื่อมตรง   รอยท่อซึ่งทำจากวัสดุ ferromagnetic ระบบตรวจจับข้อบกพร่องอัตโนมัติในปัจจุบันของ Eddy ออนไลน์ติดตั้งในสนาม   ข้อกำหนดในการทดสอบ: เพื่อตรวจหาข้อบกพร่องตามขวางและตามยาวของท่อ   และเชื่อม รูปแบบการทดสอบจะถูกนำเสนอสำหรับการทดสอบเพิ่มเติมโดยทั้งสองฝ่าย

ตรวจจับข้อมูลชิ้นงาน

ชื่อวัตถุตรวจจับ                               เหล็กกล้าคาร์บอน   ท่อเชื่อมตรง (การเชื่อมความถี่สูง)

วัสดุ                                                       วัสดุโลหะเช่นวัสดุ ferromagnetic

ข้อกำหนดขนาด                                     Φ12-108mm

ความกว้างรอยเชื่อม                                                   1-5 มม. (รอยแบนหรือเสี้ยน)

ความยาว                                                         การตรวจสอบออนไลน์

ปริญญาตรี                                           1.5mm / m (ของสถานีตรวจจับ)

ความหยาบ                                                   พื้นผิวกลม (ปลายที่ตัดมุมโดยไม่มีเสี้ยนนูน) ≦ 3.2, no   ระดับออกไซด์

ความแข็ง                                                     ยาก

ความเร็วในการตรวจจับ                                           แนะนำผ่านความเร็ว≦ 150m / นาที   ปรับได้

                                                                    (เครื่องมือตรวจจับความเร็ว: 0.52-750m / นาที)

อุณหภูมิในการตรวจจับ                           ≦ 80 ° C หรือปกติ   อุณหภูมิ

ความต้องการในการตรวจจับและ   มาตรฐานความแม่นยำ

                                                                มาตรฐานการตรวจจับ

จำนวนมาตรฐาน                                         ชื่อมาตรฐาน                                                               เกรด

GB / T 14480-2015             เครื่องมือทดสอบที่ไม่ทำลาย       ไหลวน   ปัจจุบัน   การทดสอบ   อุปกรณ์                         /

GB / T 7735-2016               การทดสอบกระแสวนอัตโนมัติสำหรับท่อเหล็กไร้ตะเข็บและรอยเชื่อม               เกรดสูงสุด

                                            (ยกเว้นการเชื่อมอาร์คที่จมอยู่ใต้น้ำ) ข้อบกพร่อง

พารามิเตอร์ทางเทคนิคของระบบ

ชื่อของระบบ:   ระบบทดสอบกระแสวนแบบออนไลน์สำหรับท่อเชื่อมแบบตรง

ประเภท: EFH1002

วิธีการตรวจจับ: การตรวจจับอานแบบ Dual Channel   (สัมบูรณ์ + ส่วนต่าง)

โหมดควบคุม: อัตโนมัติ + คู่มือ

เครื่องมือและหัววัด: เครื่องวัดกระแสวนวน; เครื่องตรวจจับข้อบกพร่อง Eddy กระแสสูงแบบดิจิตอล Dual Channel และโพรบ

แพลตฟอร์มการตรวจจับ: แพลตฟอร์มการตรวจจับแกนที่พัฒนาขึ้นอย่างอิสระ

แนะนำการตรวจจับโดยย่อ:

ปรับพารามิเตอร์ทางเทคนิคและตัวอย่างมาตรฐานของเครื่องตรวจจับข้อบกพร่องตามข้อกำหนดการทดสอบ

ปรับตำแหน่งของโพรบและโพรบตามข้อกำหนดชิ้นงาน

ระบบตรวจจับข้อบกพร่องตรวจจับชิ้นงานสัญญาณเตือนและเครื่องหมาย

หัวเชื่อม   สามารถบดหรือปรับ   โดยการปิดในระหว่างกระบวนการ

การบันทึกข้อมูลการจัดเก็บและการวิเคราะห์ดำเนินการโดยโฮสต์การตรวจจับข้อบกพร่อง

จัดทำรายงานการตรวจจับข้อบกพร่องโดยอัตโนมัติ

พารามิเตอร์ที่สำคัญของระบบ

ชื่อ                                                 พารามิเตอร์ทางเทคนิค                                               หมายเหตุ

สิ้นสุดพื้นที่ตาบอด                                             ≦ 50m                                                 ขึ้นอยู่กับความเร็วในการทดสอบ

ความมั่นคง                                               หลังจาก 72 ชั่วโมง≦ 2dB                                               ตัวอย่างทดสอบ

ความแม่นยำในการพิมพ์ Jet                               50mm ±                                                         ตัวอย่างทดสอบ

อัตราการตัดสิน Omissive                               0%                                                             ตัวอย่างทดสอบ

อัตราที่ไม่ถูกต้อง                                           ≦ 2%                                                           ตัวอย่างทดสอบ

ทดสอบความเร็ว                                     แนะนำผ่านความเร็ว≦ 150m / นาที                       ตัวอย่างทดสอบ

                                        ปรับได้   (เครื่องมือตรวจจับความเร็ว: 0.52-750m / นาที)

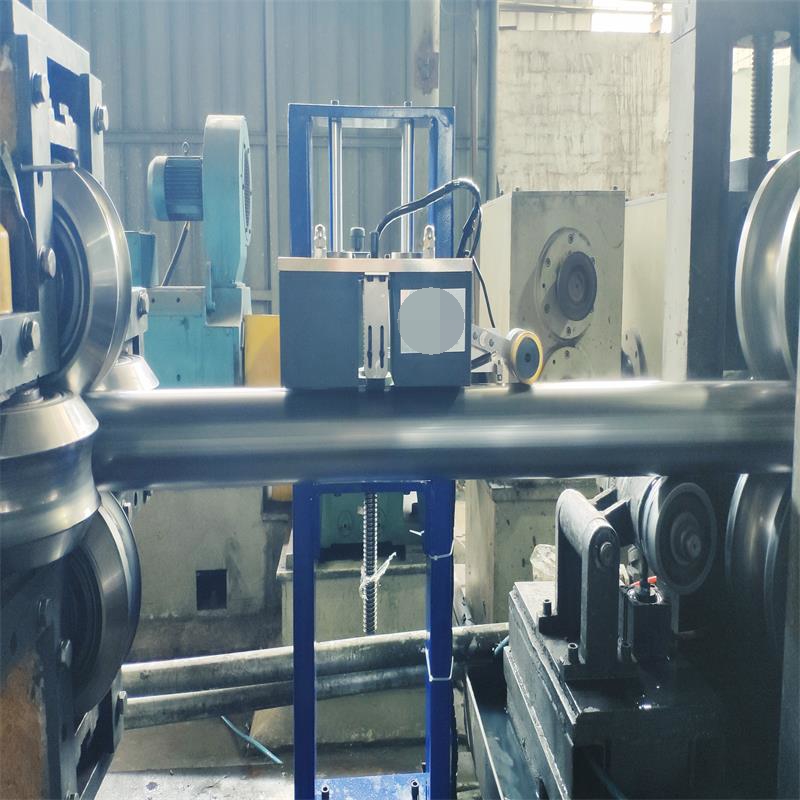

หลักการทดสอบกระแสไหลวน / ชนิดอาน

ระบบนี้คือ   ใช้สำหรับกระแสวน   การตรวจจับเหล็กกล้าคาร์บอนสแตนเลสทองแดงอลูมิเนียมและท่อโลหะอื่น ๆ ที่ไม่ใช่เหล็กและเหล็ก ระบบทั้งหมดประกอบด้วยห้าส่วน: อุปกรณ์ตรวจจับอุปกรณ์ตรวจจับเครื่องจักรไฟฟ้าและนิวเมติก การวิเคราะห์ระนาบอิมพีแดนซ์และเทคโนโลยีสัญญาณเตือนพื้นที่เฟสแอมพลิจูดหลายขนาดใช้เพื่อตรวจจับข้อบกพร่องอัตโนมัติและส่งสัญญาณการเรียงลำดับสัญญาณเตือนและการทำเครื่องหมายอัตโนมัติ

กระแสสลับที่สร้างโดยเครื่องมือจะสร้างกระแสไหลวนบนพื้นผิวของชิ้นงานผ่านขดลวดตรวจจับและสนามแม่เหล็กที่สร้างโดยกระแสไหลวนจะส่งผลกระทบต่อความต้านทานของขดลวดตรวจจับ เมื่อมีข้อบกพร่องบนพื้นผิวของชิ้นงานและวัสดุไม่ต่อเนื่องสนามกระแสวนดั้งเดิมจะถูกทำลายและความต้านทานของขดลวดตรวจจับจะเปลี่ยนไป เครื่องมือป้อนกลับไปยังโพรบวัด สัญญาณไฟฟ้าเปลี่ยนอิมพีแดนซ์จะถูกประมวลผลเพื่อให้เกิดการตรวจจับข้อบกพร่องอัตโนมัติ

คำอธิบายทั่วไปของระบบ

ระบบออนไลน์ประกอบด้วย: เครื่องตรวจจับข้อบกพร่องแบบดิจิตอลสองช่องทางอัจฉริยะอุปกรณ์ตรวจจับที่กำหนดเอง, โพรบ, ระบบเตือนภัย, ระบบการทำเครื่องหมาย, ซอฟต์แวร์ตรวจจับของแท้ที่กำหนดเอง, โมดูลควบคุมอัตโนมัติ (รวม), ตู้ป้องกันที่กำหนดเองและอุปกรณ์มาตรฐานอื่น ๆ
